当前位置：首页 > 产品展示 > 电气安全 > 固态变压器绝缘监测装置
型号：AIM-D100-TH
产品价格： 1302 采购度：255 发布时间：2026/8/6 18:01:42
仪器产地：中国大陆 所属地区： 上海 上海市
简要描述： 适配DC10~1000VIT不接地系统，采用不平衡桥无检测盲区，实时监测对地绝缘与母线电压，两级阈值告警。带LCD显示、3路继电器、Modbus通讯，导轨插拔端子安装便捷，适配光伏、储能、充电桩、直流屏成套，自带故障记录，符合行业
一、产品概述
新能源光伏、储能、直流充电桩、变电站直流屏均采用直流 IT 不接地配电系统，正负极无接地保护，线缆老化、受潮破损极易引发单 / 双极接地短路，造成火灾、设备烧毁、触电事故。AIM-D100-T 绝缘监测仪适配 DC10~1000V 全直流系统，采用不平衡桥核心检测原理，解决传统平衡桥无法同时检测正负极双接地的技术盲区，24 小时在线监测正负极对地绝缘电阻，绝缘劣化时分级预警报警，守护直流系统安全，广泛配套充电桩、储能电站、光伏汇流箱、UPS、变电站直流屏成套设备。
二、核心功能优势
绝缘电阻实时监测：持续采集 L+、L - 对地绝缘阻值，支持两级独立阈值（预警 + 报警），低于设定值继电器输出告警信号，提前规避短路隐患。
全维度电压采集：同步监测母线总电压、正负极对地电压，内置过压、欠压告警逻辑，电压异常即时提示。
完善人机交互：128*32 点阵 LCD 液晶实时显示参数；运行 / 通讯 / 过压 / 欠压 / 故障五路 LED 指示灯，设备状态一目了然。
多路继电器输出：3 路无源继电器，常开 / 常闭模式可自定义，可联动声光报警器、后台保护回路。
故障存储追溯：自动记录 20 条故障事件，保存故障时间、故障类型，运维快速定位线路绝缘破损点位。
RS485 标准通讯：搭载 Modbus-RTU 协议，支持组网接入 PLC、电力监控后台，远程读取绝缘、电压实时数据。
便捷安装布线：标准 35mm DIN 导轨式安装；上下插拔端子设计，成套柜接线、检修拆装更高效。
抗干扰核心算法：不平衡桥检测方案，系统对地分布电容自适应，高低温、复杂柜内环境测量稳定无漏报。

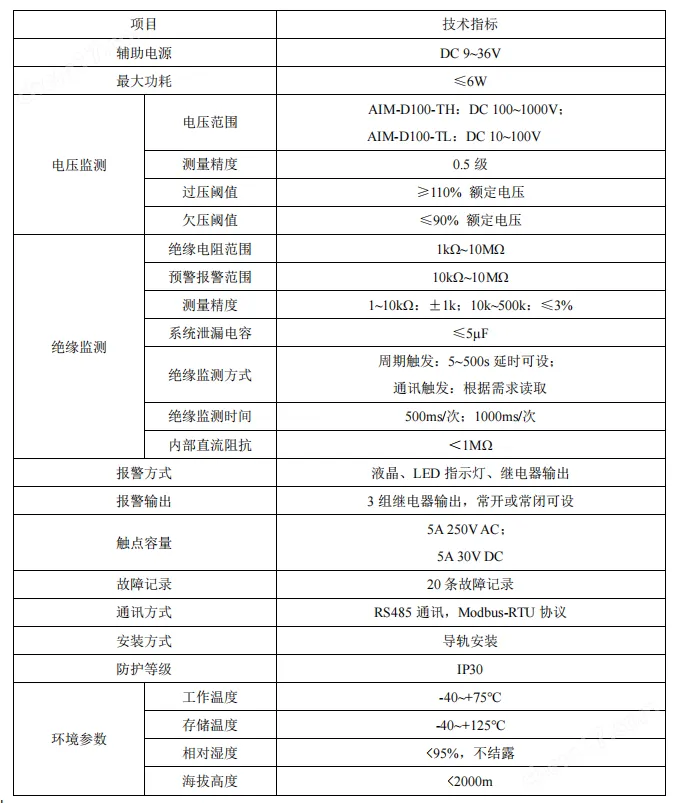

三、完整技术指标

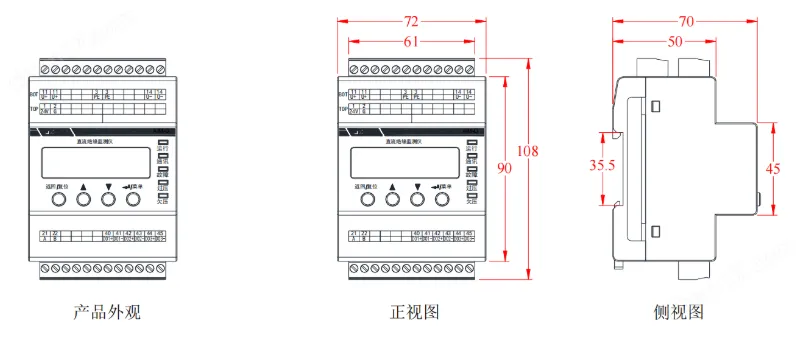

四、外形尺寸
整机一体化塑料壳体，尺寸 72mm（宽）×107.7mm（高）×70mm（深），标准导轨卡位，适配充电桩控制柜、光伏汇流箱、直流屏标准柜体开孔，无需改造柜体。
五、主流行业应用场景

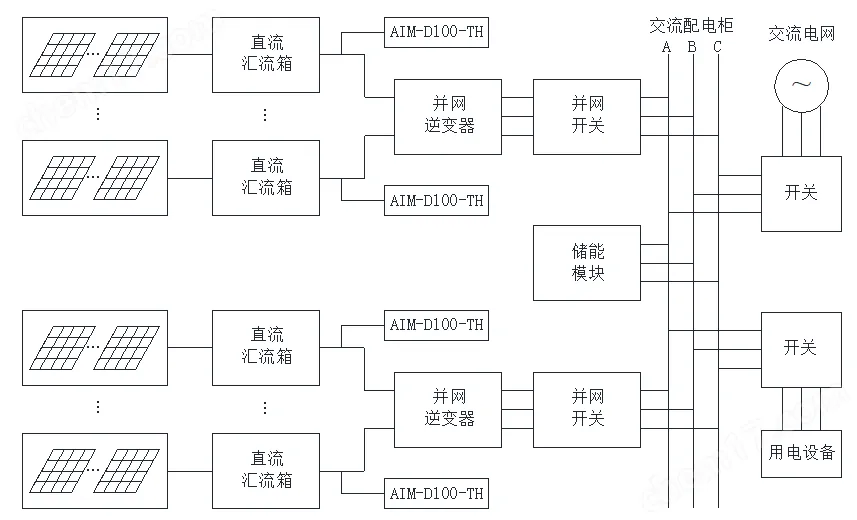

1. 光伏直流汇流系统
光伏组件经汇流箱、隔离逆变器形成独立不接地直流母线，AIM-D100-T 实时监测母线、支路对地绝缘，线缆老化、单极接地时间报警，防止短路烧毁逆变器、光伏组件。
2. 电动汽车直流充电桩
双枪 / 单枪直流充电桩直流侧为 IT 不接地系统，设备配套本产品，充电前自检绝缘，绝缘不合格禁止合闸充电，满足充电桩安规强制检测要求。
3. 储能电池柜系统
储能簇直流高压回路绝缘监测，电池包、直流母线受潮破损故障提前预警，规避热失控起火风险。
4. 变电站直流屏 / UPS 直流系统
电厂、变电所 220V/110V 操作直流屏配套，监测控制电源绝缘，保障分合闸回路稳定。
5. 工业直流设备、矿用直流供电系统
六、产品资质与供货优势

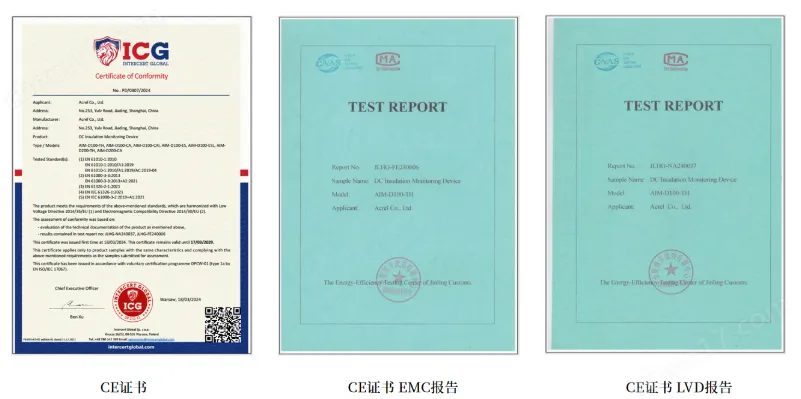

符合 IEC 61557-8、GB/T 18268 绝缘监测国标，配套型式检测报告、CE 认证，投标项目资料齐全；
原厂整机供货，导轨仪表、配套端子配件一站式配齐，成套厂批量供货交期稳定；
免费提供接线图纸、后台通讯点表、参数设置说明书；
支持批量阶梯报价，可提供样品测试，远程技术调试指导；
整机长质保，售后技术团队对接成套、工程、设计院客户。
需要 AIM-D100-T 完整接线图、参数手册、投标资质、批量报价、样品测试，可直接联系厂家技术专员，支持光伏 / 充电桩 / 储能成套定制配套方案！
