当前位置：首页 > 产品展示 > 电力监控与保护 > 固态变压器弧光保护器
型号：ARB6-A6
产品价格： 1050 采购度：250 发布时间：2026/8/6 18:01:42
仪器产地：中国大陆 所属地区： 上海 上海市
简要描述： ，三重判据防误动，单台*多带30路探头，故障定位。多网口多规约适配综自，自带录波自检，四级抗干扰稳定耐用。配套无源紫外探头成套供货，安装简单，符合电力标准，大幅降低炸柜风险与售后成本。
??3.8ms 极速灭弧｜一台可护两段母线｜成套柜标配弧光保护，解决炸柜、伤人、验收三大行业痛点
一、产品概述
高压 / 低压开关柜内部短路产生电弧，瞬间释放上千度高温，极易造成柜体炸毁、铜排熔化、运维人员灼伤，传统过流保护几百毫秒动作根本来不及止损，也是成套厂、工程商项目验收高频卡分项。

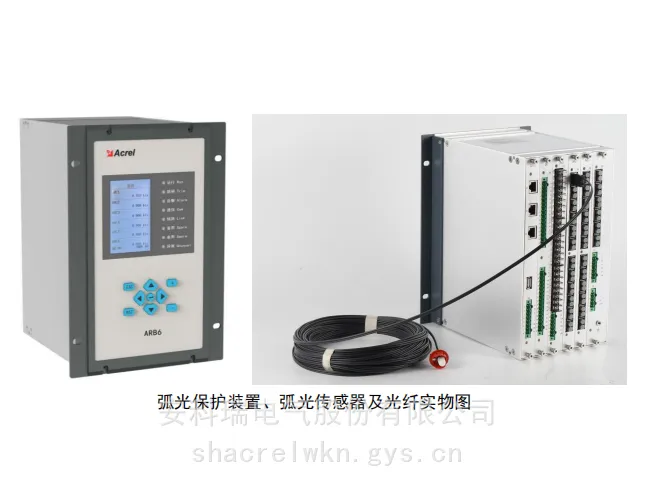

安科瑞 ARB6 系列弧光保护装置专为0.4kV~35kV全等级中低压配电柜打造，整机集成弧光采集、CT/PT 模拟量测量、多路开关量、多通道通讯、故障录波全套功能，搭配无源 ARB-S 弧光探头 + 阻燃光纤成套供货，一站式实现柜内电弧快速切除、故障定位、链路实时自检。整机一体化工业硬件 + 专用防误动保护算法，抗干扰能力拉满，完全遵循《NB/T 42076-2016 弧光保护装置选用导则》，新能源、工矿、轨道交通、市政配电项目投标、现场一次性过审。
二、七大核心竞争优势
1、毫秒级极速跳闸，大幅降低设备停工维修成本
弧光单判动作≤3.8ms，弧光 + 电流双判≤7.8ms，比传统继电保护快百倍，极大缩减电弧能量释放，从根源避免开关柜炸损、母线烧毁；
独立 4 路高速继电器出口，进线、母联断路器快速分断，故障瞬间切断上级电源，减少现场人身安全事故赔付风险。
2、三重保护判据，杜绝阳光 / 灯光误跳闸，减少售后返工
市面上单光判装置易受柜内照明、室外光线干扰频繁误跳，ARB6 提供 3 种逻辑自由切换，适配所有配电接地形式：
弧光单判：0.4kV 低压柜极简防护，响应速度*快；
弧光 + 电流双判：光突变 + 过流双重校验，完美规避外部光源干扰，10kV 高压柜；
弧光 + 零序电压双判：适配不接地、消弧线圈系统，捕捉单相接地电弧故障。
3、*多 30 路探头全覆盖，故障定位，抢修效率翻倍
机型覆盖 6~30 路弧光采集通道，单台主机可统筹一整段甚至两段母线所有开关柜；
实时上传每支探头光强数值，故障弹窗直接显示起火对应的探头编号，不用逐柜排查，大幅缩短停电抢修时长；
全光纤链路 24h 自检：光纤弯折断裂、探头老化损坏立即告警，杜绝监测失效隐形安全隐患。
4、超大采集通道容量，一机器搞定全套二次回路
无需额外添置采集扩展模块，硬件资源一步到位，简化柜内布线、降低元器件采购数量：
模拟量：12 路保护电流（支持 1A/5A CT）+3 路零序电压，4 组三相回路同步监测；
开关输入：标配 5 路，A12/A24 可扩展至 22 路，兼容检修位、瓦斯 / 温度非电量、远方复归信号；
开关输出：16 路无源接点（14 常开 + 2 常闭），跳闸、告警、失灵联动出口自由分配，支持自定义跳闸矩阵。
5、多制式多网口通讯，兼容市面全部电力综自系统
解决项目后台对接改协议、布线繁琐难题，多传输通道冗余可选：
双路独立 RS485：Modbus-RTU、IEC60870-5-103 双规约通用；
可选单网 / 三网以太网：TCP Modbus、TCP IEC103，大型电站双网冗余通讯；
IRIG-B 标准 GPS 对时接口，所有故障录波、事件记录打上时间戳；
前置 USB 口：U 盘离线导出录波 / 定值、现场升级程序，不用携带笔记本现场接线。
6、大容量本地存储，事故溯源完整，规避责任纠纷
项目发生故障后可完整留存全过程数据，方便供电局、业主事故核查：
事件 SOE 记录≥200 条、系统告警记录≥500 条、运维操作日志≥2000 条；
*多保存 16 组故障录波，每组包含故障前 2 周波、故障后 10 周完整电流、电压、弧光波形，波形可本机查看、U 盘导出。
7、工业四级抗干扰，高低温稳定运行，批量交付零售后
550MHz 高速处理器，每周波 48 点高精度同步采样，并行运算不卡顿；
EMC 电磁兼容 IV 级标准，静电、浪涌、电快速脉冲群全部达标，配电室变频器、合闸强干扰环境不误动；
整机 HB 级阻燃，工作温度 - 10℃~+55℃，仓储运输耐 - 25℃~+70℃，海拔 2500m 内稳定工作；
256*160 全中文大屏，中英文一键切换，按键操作简单，现场运维人员零学习成本。
三、完整选型指南
| 型号 | 探头路数 | 标配开入 | 是否可扩展开入 | 推荐成套使用场景 |
ARB6-A6 | 6 路 | 5 路 | 不可扩展 | 小型低压单列柜、箱变、少回路简易配套 |
ARB6-A12 | 12 路 | 5 路 | 22 路 | 单段母线≤10 台开关柜、两进线单段独立配置 |
ARB6-A18 | 18 路 | 5 路 | 不可扩展 | 中小型配电房、多隔室高压柜集中防护 |
ARB6-A24 | 24 路 | 5 路 | 22 路 | 两段母线共用 1 台主机，节省一半主机采购成本 |
ARB6-A30 | 30 路 | 5 路 | 不可扩展 | 大型变电站、光伏风电升压站、多排高压柜集中保护 |
四、九大全套保护功能，覆盖项目全部保护需求
多判据弧光主保护：16 组独立保护逻辑分组配置，不同间隔分开管控；
电弧故障定位：故障直接显示对应探头编号，快速定位故障隔间；
光纤 & 探头全链路自检：断线、损坏主动告警，支持单通道单独闭锁；
断路器失灵保护：弧光跳闸后电流持续超标，自动联跳上级开关；
CT 断线监测：兼容 3CT/2CT 两种接线，电流回路断线及时告警；
非电量保护：接入温度、瓦斯、压力等无源信号，可设置告警 / 跳闸延时；
检修状态双重闭锁：可单独闭锁跳闸出口、或闭锁通讯，检修操作安全无干扰；
整机硬件自诊断：电源失电、内部硬件异常实时灯光 + 接点告警；
故障录波 + 分级日志：事件、系统、操作三层记录存储，事故有据可查。
五、标准化安装 + 成套配置方案（成套厂直接套用）
1、主机安装规范

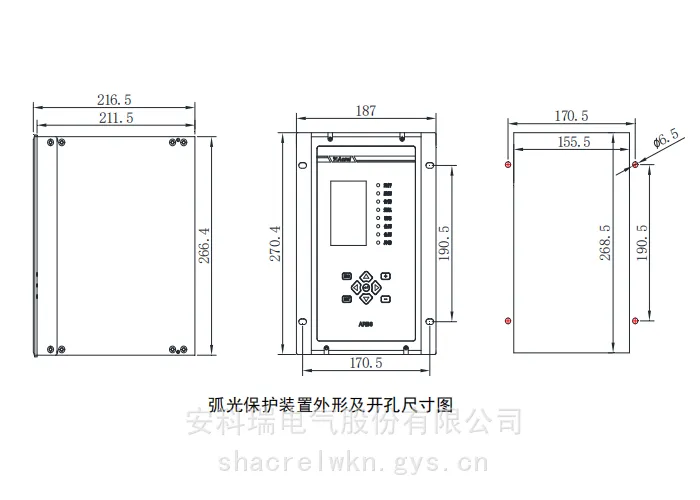

标准面板嵌入式开孔：170.5mm×268.5mm，市面高低压开关柜柜门通用，无需单独改门板；安装建议：优线柜、PT 柜柜门，缩短 CT、跳闸二次线缆长度，减少压降与信号干扰。
2、弧光传感器安装规范

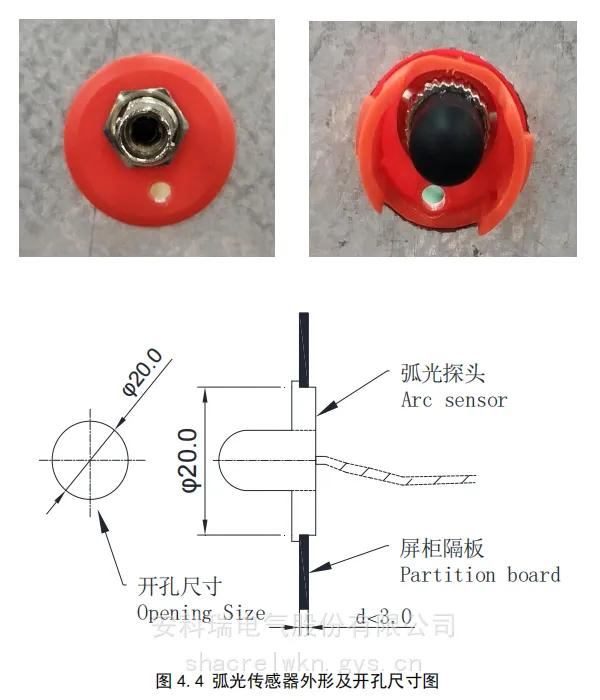

柜体隔板统一开 φ20mm 圆孔卡扣固定，优先布置母线室、断路器触头、电缆接头等高风险点位；单探头有效监测扇形半径 0.5m，多点位均匀布置消除监测盲区；布线规范：光纤禁止直角硬弯折，远离高压带电部件，避开强光直射、粉尘遮挡。
3、3 套行业标准成套方案

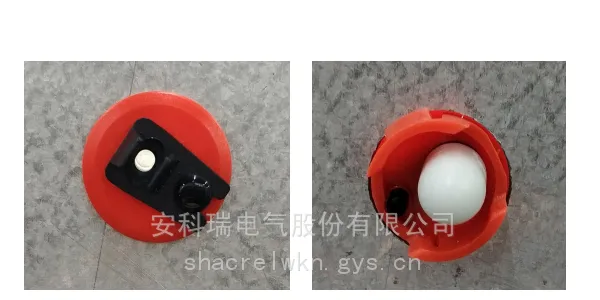

小型低压箱变 / 配电室：ARB6-A6 主机 + ARB-S0 可见光探头 + 阻燃双股光纤
10kV 两段母线经济型方案：ARB6-A24 主机 + 20 支 ARB-S1 紫外探头，一台覆盖两段母线，降本增效
新能源升压站 / 大型变电站：ARB6-A30 三网口机型，双 485 + 三以太网冗余，完美对接电力综自后台
六、核心硬件技术参数
供电：AC/DC110V、AC/DC220V、DC24/48V 可选，整机功耗≤15VA；
测量精度：电流 ±1%，电压 ±1%，频率 ±0.1Hz；
继电器接点：持续载流 5A，200ms 短时 30A，机械寿命≥10000 次；
绝缘性能：回路对地工频耐压 2kV，冲击耐压 ±5kV；
配套光纤：650nm 衰减≤160dB/km，VW-1 阻燃双股 PMMA 塑料光纤；
延时误差：2s 以内≤40ms；＞2s 为 2% 整定值 ±40ms。
七、一站式技术 & 售后保障（打消供应商接单顾虑）
调试极简：配套专用强光调试光源，单 / 双判据均可现场快速模拟测试，新手也能独立调试；
免维护设计：整机出厂稳定可靠，仅需定期检查端子、光纤接头无松动；
全套交付资料：每台设备附带说明书、背板端子图、完整二次原理图、定值模板；
全程技术支持：免费提供一次方案设计、二次图纸绘制、远程 / 现场调试指导；
齐全投标资质：可提供型式试验报告、EMC IV 级检测报告、阻燃认证、企业全套资质文件。
八、目标合作客户群体
面向 0.4~35kV 高低压成套开关柜厂、电力工程总包商、设计院、新能源集成商、工矿配电运维单位，适配项目：光伏 / 风电 / 火电厂、轨道交通配电所、数据中心、医院商业综合体、船舶配电、矿山井下、市政变电站。
如需成套配置报价、样品测试、投标资质文件、标准化二次图纸、参数定值模板，可随时对接厂家技术专员，支持批量阶梯优惠、项目专项技术交底！
